UV安定器
80w/cm安定器一覧表
| 安 定 器 | 定格＼形名 | IKS-202DH | CUB2TH/A(β) | CUB4TH/A(β) | 5.6KS-204DH | 8KS-204DH | 11.2KS-202DH | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | |||
| 寸法・ 重量 | 幅A(mm) | 145 | 200 | 200 | 200 | 200 | 320 | 360 | 390 | |||||
| 奥行B(mm) | 165 | 155 | 150 | 210 | 195 | 240 | 260 | 260 | ||||||
| 高さC(mm) | 315 | 225 | 225 | 225 | 225 | 420 | 430 | 470 | ||||||
| 取付長D(mm) | 100 | 164 | 164 | 164 | 164 | 190 | 190 | 190 | ||||||
| 取付長E(mm) | 125 | 111 | 106 | 166 | 151 | 200 | 220 | 220 | ||||||
| 重量(kg) | 20 | 23 | 21 | 40 | 37 | 75 | 100 | 120 | ||||||
| 電気 特性 | 電源電圧(V) | 200 | 200 | 200 | 200 | 200 | 200 | |||||||
| 入力電力(W) | 1,150 | 2,200 | 4,400 | 6,100 | 8,900 | 12,000 | ||||||||
| 入力電流(A) | 6 | 11 | 23 | 32 | 45 | 62 | ||||||||
| 出力電圧(V) | 270 | 490 | 980 | 1,470 | 1,750 | 2,350 | ||||||||
| 形状 |  |
 |
 |
|||||||||||

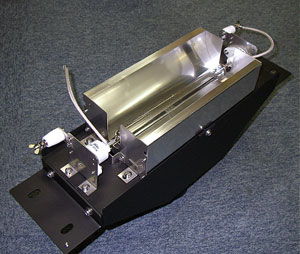

80W/cm炉体内蔵型照射器具一覧表
- 接着剤硬化用、UVインキ乾燥用等、紫外線乾燥システムとして一般的に利用されているものです。
- ランプはKW数に応じた専用の器具に取付け規定の排気による強制排気を行ってください。
- 本器具は、紫外線漏れ防止構造になっていませんので、必ず、照射炉等の筐体内にてご使用ください。

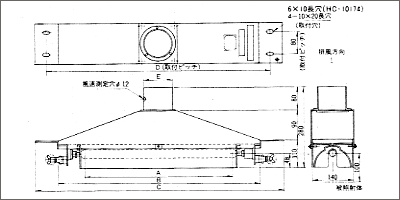

| 定格＼ワット数 | 1KW | 2KW | 4KW | 5.6KW | 8KW | 11.2KW | |
|---|---|---|---|---|---|---|---|
| 器具形名 | HC-10174 | HC-20175 | HC-40175 | HC-56174 | HC-80174 | HC-110174 | |
| 適合ランプ | H1000L/2 | MTH20L/6 | MTH40L/7 | H5600L/2 | H8000L/2 | H11KL/2 | |
| 寸法 | A(mm) | 125 | 250 | 500 | 700 | 1,000 | 1,400 |
| B(mm) | 325 | 440 | 690 | 890 | 1,190 | 1,590 | |
| C(mm) | 455 | 570 | 820 | 1,020 | 1,320 | 1,720 | |
| D(mm) | 405 | 520 | 770 | 970 | 1,270 | 1,670 | |
| E(mm) | φ74 | φ99 | φ99 | φ124 | φ124 | φ124 | |
| 排気条件 | 排気量(m3/min) | 1〜2 | 2〜3 | 4〜5 | 6〜7 | 8〜9 | 11〜12 |
| 静圧損失(mmAq) | 約40mmAq | ||||||
コールドミラー／フィルターの原理と構造
＜光と熱＞

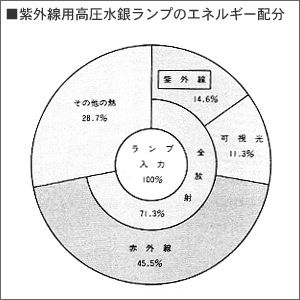

紫外線の光は、水銀蒸気放電を利用してとりだしますので、その放電管より発せられるエネルギーの配分は、下の円グラフの様な構成になります。図でわかる通り、大部分のエネルギーが熱放射されています。この熱は紫外線による重合反応を加速させる働きもしますが、被照射物への熱的ダメージも加えます。
＜ダイクロイックミラー／フィルター方式の構造＞

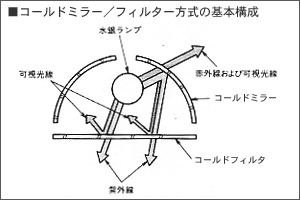

そこで、熱的ダメージを嫌う素材（フィルム、カートン紙、プラスチック、ABS樹脂製品等）へは、この不要な熱を除去して照射する必要があります。コールドミラー／フィルター方式は、構造を断面化すると右図の様になります。極めて効率の高いコールドミラーで、赤外線を吸収し、コールドフィルターで、長波長領域の光を反射させ、フィルターの下から「つめたい紫外線」を取り出すことに成功しました。
＜各種照射方式の比較＞

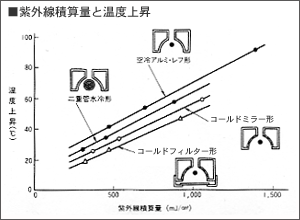

現在、実用化されているUV照射方式を比較してみると、右図のグラフからもおわかりの様に、コールドミラー／フィルター方式が被照射物の温度上昇を最も低くおさえているのがお判りいただけると思います。
グラフの例は0.2mm厚の透明ポリエステルフィルムのデーターです。
1KS-2-2DH CUB2TH/A CUB4TH/A 5.6KS-204DH 11.2KS-202DH
2KS-205DH 4KS-203DH 2.8KS-202DH 4.8KS-DH 8KS-204DH 10KS-204DH
12.8KS-202DH 14.4KS-202H 16KS-202DH 3KS-206DH 6KS-204DH 8.4MKT2029LA
13.2MKT2029DL 2KS-2012DHN-AB 4KS-2012DHN-AB 1KS-204HA/B 2BKT-20/222LA/B
